半挂车的支承装置相关解析
发布时间:2018-10-18 10:14:10
半挂车均有支承装置,安装在半挂车的前部,起支承半挂车的作用。还可以通过支承装置的手摇驱动机构升降半挂车的前部高度,以利于牵引车的接挂和脱挂。在运行状态时支承装置需要收起。

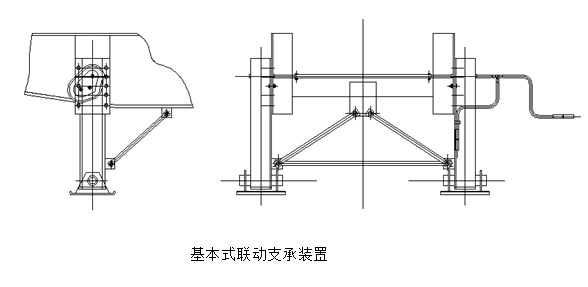

基本上联通支撑装置
一、支承装置的要求
(一)脱挂时能可靠的保持半挂车处在水平位置;
(二)脱挂和接挂时能迅速升降,轻便地协调其高度;
(三)结构简单,有足够的强度和支承刚度。

二、支承装置的分类
(一)按操作方式分:有联动支承和单动支承.前者只需在一边操纵就可以使两边支承装置同时升降,而后者则需在两边单独操纵。
(二)按支承管截面形状分:有圆管、方管、八角管支承。
(三)按齿轮传动机构分:有单级、双级和三级齿轮传动支承。
(四)按支承管的结构分:有基本式和折叠式支承,前者支承管不能折叠。
(五)按支承脚的形式分:有铰接式、橡胶垫式、球绞式和滚轮式支承。
本车采用联动、方管、三级齿轮、基本式、铰接式支承装置(如图2.7所示)。

三、支承装置的选择
(一)支承装置的位置
支承装置的位置,应保证半挂车在满载时,支承装置上的载质量不超过半挂车总质量的一半。
(二)支承装置的高度和行程
支承装置的高度和行程是按总布置确定的半挂车承载面的高度,并根据支承装置收起时要求的最小离地间隙确定。
(三)支承装置的质量
支承装置应根据半挂车的总质量几支承装置的位置等参数,求出作用在每一支承装置上的承载质量。考虑到支承时支承装置的不同步、装载不均性、地面倾斜以及装载时的冲击载荷等,故需要乘以一个附加载质量系数= 1.1~1.3,既为支承装置的支承质量。
从目前我国半挂车吨位范围,只需选择二、三种支承质量的支承装置,就基本可以满足使用要求。
半挂车载质量10~15t,支承质量为20t。
半挂车载质量15~30t,支承质量为24t。
半挂车载质量30~60t,支承质量为32t。
